SDI转高清信号
SDI转HDMI/VGA/AV带格式变换
< 浏览次数：13046 >

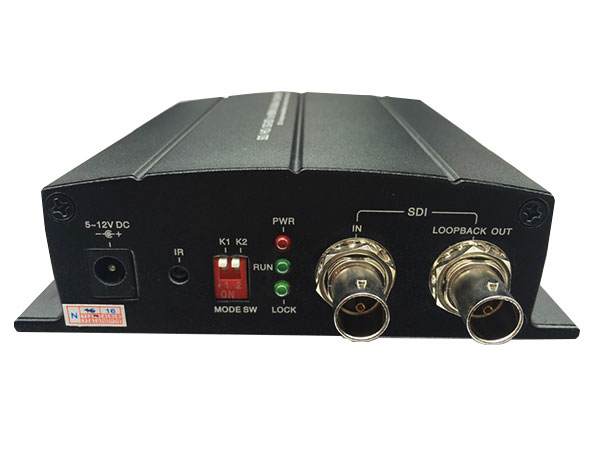

SD/HD/3G-SDI to HDMI &VGA & AV 广播级多功能转换器
是一款将高清数字分量串行接口(SDI、 HD-SDI 和 3G-SDI)信号转换为 HDMI、VGA 和 AV(CVBS)信号的设备。该设备集成 SDI 接收器及HDMI 调制器，可方便的将 SDI信号转为 HDMI/VGA/CVBS 信号，同时会将 SDI 所带音频信号分离转换后嵌入到 HDMI 信号中或独立的模拟（立体声）音频通道输出，以实现声音及图像同步传输。SD/HD/3G-SDI to HDMI &VGA & AV 广播级多功能转换器是一款性能非常优秀的 SDI 信号转换器，最大特点是：设备本身内置功能强大的处理器，实现自动分析接口设备类型，自动匹配接口设备，自动完成频率匹配和自动帧率转换，自动实现隔行/逐行转换，自动实现颜色空间转换。
VGA\AV\HDMI输出： 并带格式变化
2. 主要特性
- 支持 SDI 输入格式: 支持 SDI 输入格式：（全格式，任意 SDI 格式）
- 带有 1 路 SDI 信号环出
- 支持 OSD 和菜单操作界面
- 自动检测 HDMI EDID 信息，自适应 HDMI 最佳模式
- 支持所有格式非对称转换
- 信号丢失蓝屏警示
- 自动将 SDI 信号音频信号解嵌到 HDMI 中
- 支持 AV（CVBS）信号输出（PAL/NTSC 制式可选）
- 支持用户遥控选择强制输出模式
3 .参数及指标
|
产品名称
|
SDI 转 HDMI&VGA&AV(CVBS) 转换器
|
|
输入接口
|
1×BNC SDI
|
|
输入信号类型
|
SD-SDI(270Mbps),HD-SDI(1.485Gbps),
3G-SDI(2.97Gbps)
|
|
支持输入格式
|
525i 59.94,625i 50
720p 23.98/24/25/29.97/30/50/59.94/60
1080i 50/59.94/60
1080p 23.98/24/25/29.97/30/50/59.94/60
|
|
SDI 信号幅度
|
0.8Vp-p
|
|
SDI 阻抗
|
75 欧姆
|
|
SDI 耦合类型
|
AC 耦合
|
|
SDI 信号抖动(典型值)
|
SD-SDI≤0.1UI HD-SDI≤0.2UI 3G-SDI≤0.4 UI
|
|
最大输入电缆长度
|
Belden 1694A: SD-SDI 400m，HD-SDI 200m，3G-SDI
140m 注意：上述传输距离对于不同规格的电缆，测
试结果将出现差异
|
|
SDI 环出接口
|
1×BNC SDI
|
|
HDMI 输出接口
|
1×HDMI
|
|
AV（CVBS）输出
|
1×BNC
|
|
VGA 输出
|
1×VGA
|
|
尺寸（mm）
|
154*119*36
|
|
电源需求
|
5~12VDC
|
