高清分配器

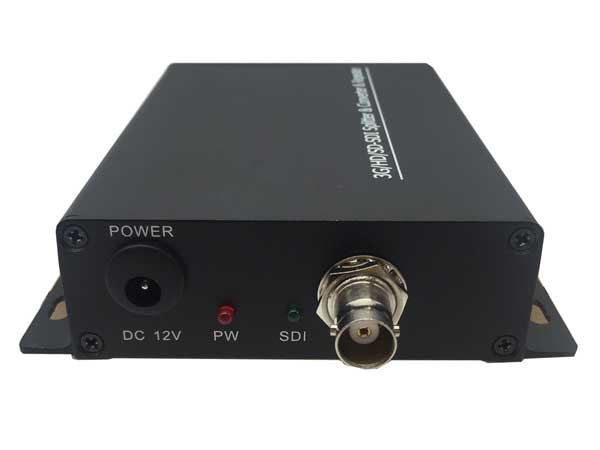

金源HD-SDI分配器
< 浏览次数：16919 >
HD-SDI分配器,3G-SDI分配器,SDI分配器,一分4,一分8, 一分2 . 1 to 4, 1 to 8, 1 to 2. 支持720p,1080i ,1080p 等
产品简介
SDI视频分配器是一个将单一的SDI视频信号数据同时分配给2/4/8个完整的SDI信号。转换过程中，没有任何信号损失，并将整洁、高清晰的画面产生于每一个分配输出。该设备完全支持多种格式（NTSC，PAL等格式），并实现完美的1080p@60Hz全高清输出。
产品特点
●实现1到2/4/8路SDI视频中继分配；
●支持标清SDI（270Mbps）、高清HD-SDI（1.485Gbps）及全高清3G-SDI（2.97Gbps）视频格式；
●内置电缆均衡器Equilizer，时钟再生电路Reclocker及电缆驱动器Cable Driver；
●最大电缆长度（Belden-B1694）：SD支持400m，HD支持200m， 3G支持140m；
●卓越的SDI信号抖动抑制功能，接近完美的眼图指标；
●带有电源及SDI信号格式指示，方便用户实时监测；
●内置ESD保护电路，能有效防止静电损坏；
●支持标清SDI（270Mbps）、高清HD-SDI（1.485Gbps）及全高清3G-SDI（2.97Gbps）视频格式；
●内置电缆均衡器Equilizer，时钟再生电路Reclocker及电缆驱动器Cable Driver；
●最大电缆长度（Belden-B1694）：SD支持400m，HD支持200m， 3G支持140m；
●卓越的SDI信号抖动抑制功能，接近完美的眼图指标；
●带有电源及SDI信号格式指示，方便用户实时监测；
●内置ESD保护电路，能有效防止静电损坏；
规格参数
●信号类型：SDI（270Mbps），HD-SDI（1.485Gbps），3G-SDI（2.97Gbps）
●视频标准：SMPTE 424M，SMPTE 292M and SMPTE 259M，ITU-R BT.601，ITU-R BT.1120
●信号幅度：0.8Vp-p
●阻抗：75欧姆
●耦合类型：AC耦合
●最大输入电缆长度（Belden 1694A）：SD-SDI，400m；HD-SDI，200m；3G-SDI，140m。注意：上述传输距离对于不同的SDI图像输出设备，不同规格的电缆，测试结果将出现差异
输入视频
●数量：1×SD-SDI，HD-SDI，3G-SDI
●连接器：1×Female BNC
输出视频：
●数量：4/8×SD-SDI，HD-SDI，3G-SDI
●连接器：4/8×Female BNC
●Re-Clocking：自动支持
电源输入
●DC12V
